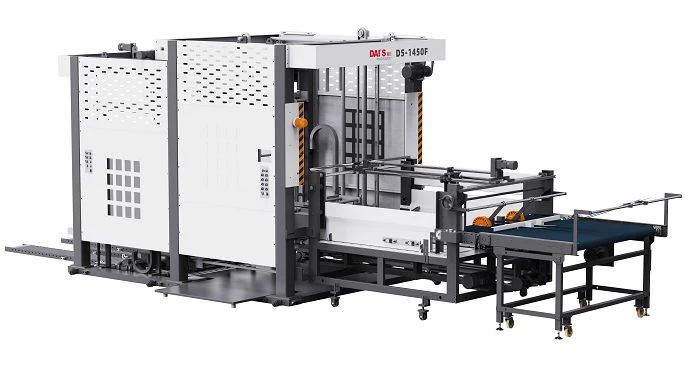

Zhejiang Dai's Printing Machine Co., Ltd. is een van de meest betrouwbare fabrikanten en leveranciers van 1650f plaatdraaimachines in China. Als u een 1650f-plaatdraaimachine met bulkkorting gaat kopen, ontvangt u graag een offerte van onze fabriek. Alle op maat gemaakte machines zijn van hoge kwaliteit en een concurrerende prijs.
Technische parameter
|
(max. papierformaat) |
1650 mm × 1400 mm |
|
(min.papierformaat) |
520 mm × 450 mm |
|
(Papiersoort) |
(golfpapier) |
|
(Flipsnelheid (aantal keren) |
5-6/min |
|
(totaal vermogen) |
≈15 kW |
|
(machinegewicht) |
6500 kg |
|
(totale afmeting) |
8800 mm * 3600 mm * 2900 mm |

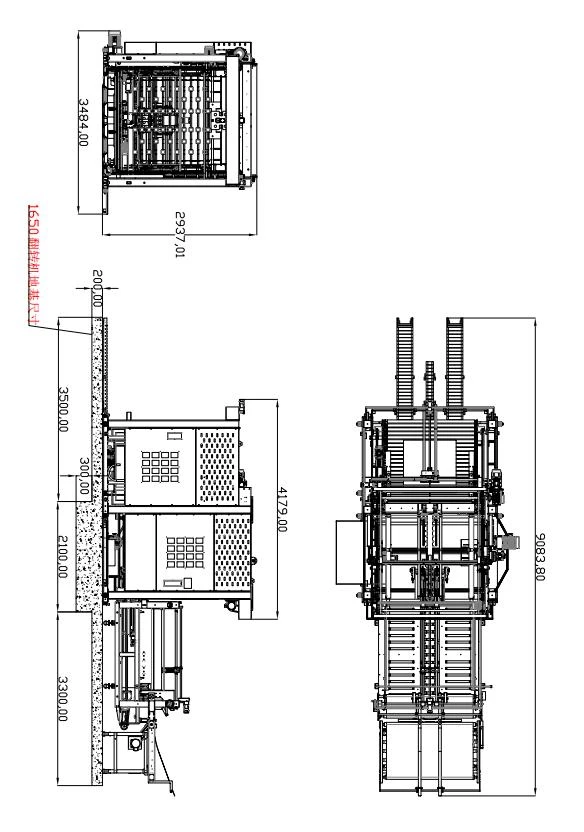

Installatiestructuurdiagram
De automatische papierdraaimachine is een hoge-draaimachine die mechanische en elektrische automatisering integreert met computerbesturing. Het is een ondersteunend product voor lamineermachines en kan worden aangesloten op lamineermachines van elke fabrikant. Het stapelt gelamineerde vellen papier automatisch in nette stapels volgens de vooraf ingestelde hoeveelheid. Als geïntegreerd automatisch apparaat combineert het functies voor het verzamelen, stapelen, intermitterend draaien en palletiseren, waardoor stapelen aan de voor--en- achterkant mogelijk is.
Deze machine voorkomt effectief de vervorming van het karton na het lamineren, vermindert de arbeidsintensiteit van het handmatig verzamelen van papier en is geschikt voor het palletiseren en verzamelen van enkel-golfpapier, meer-laags golfpapier, karton en andere materialen. Het beschikt over een nette stapeling, hoge efficiëntie, eenvoudige bediening en gemakkelijk onderhoud, waardoor het een ideale uitrusting is voor kleine, middelgrote en grote verpakkingsfabrieken.
De automatische papierdraaimachine bestaat uit zeven delen:A. Papierscheidingseenheid B. Eerste duweenheidC. Draai- en hefunitD. Tweede duweenheidE. Uitlijn- & stapelunitF. DuwplaateenheidG. Roluitvoereenheid
Geëxplodeerde weergave Een papierscheidingsmechanisme
Het door de lamineermachine gelamineerde papier wordt via de papierscheider vel voor vel in het eerste duwframe gevoerd om een bepaalde dikte te verkrijgen.
Explosietekening B Eerste duwmechanisme
Nadat de papierscheider papier tot een bepaalde hoogte in het eerste duwframe heeft ingevoerd, detecteert de sensor dit en duwt de eerste duwer het papier in de draaiende kooi om te wachten op het volgende commando.
Explosietekening C Draaiend hefmechanisme
Het papier dat door de eerste duwer wordt aangevoerd, wordt in de draaikooi afgeleverd. Draaien en heffen worden gerealiseerd door de hefmotor en de servomotor, waardoor het papier afwisselend met de voorkant naar boven en naar beneden het volgende proces kan ingaan.
Explosietekening D Tweede duwmechanisme
Het draai- en hefmechanisme tilt het papier naar de bovenste positie waar een stapel papier stopt, waarna de tweede duwer het papier in het achterste papieropvang- en uitlijnsysteem voert.
Explosietekening E Mechanisme voor het uitlijnen, verzamelen en stapelen van papier
Aan de bovenzijde van de machine wordt het papier door de tweede duwer op de papiersteunplaat geduwd. Het zijklopapparaat, aangedreven door de luchtcilinder, lijnt het papier vooraf uit. Vervolgens gaat het papiersteunbord open, waardoor het papier op de papierontvangsttafel valt. Het papiersteunbord voert het laatste papierkloppen uit via de luchtcilinder, en dit proces herhaalt zich twee keer.
Explosietekening F Duwplaatmechanisme
Het papierduwmechanisme voert lege pallets naar de papierontvangsttafel. Nadat de stapel vol is, wordt de volle stapel papier afgevoerd door de rollenbaan. De duwplaat voert vervolgens een lege pallet in de papierontvangsttafel, waardoor non-stopproductie mogelijk wordt en de efficiëntie wordt verbeterd.
Explosietekening G Roller-uitvoermechanisme
Het rollenuitvoermechanisme maakt gebruik van aangedreven rollen om de volledige papierpallet in zijn geheel af te voeren. Er hoeft alleen maar een vorkheftruck tussen de rollen buiten de machine te worden geplaatst, wachtend tot de aangedreven rollen de volle papierpallet op de externe ontvangstrollen afleveren, waarna de vorkheftruck deze kan wegtrekken. Hierdoor wordt een geautomatiseerde productie gerealiseerd.
Apparatuurweergave
